荷物用リフトが大変身 老人支援にエレベーター 小型のエレベーターとして

建物の真ん中の四角が荷物用エレベーター、リフトの設置位置
乗用の小型のエレベーターに変身です。



コンセプト

建物の真ん中に荷物用エレベーター、リフトがででーーん
乗用のエレベーターに変身です。

写真

  • 最初にあった荷物用エレベーター、リフト その1

    リフトの1階あたり

  • 荷物用エレベーター、リフト その2

    リフトの2階あたり

  • 荷物用エレベーター、リフト その2

    リフトの3階あたり

  • 荷物用エレベーター、リフト その2

    リフトの機械室

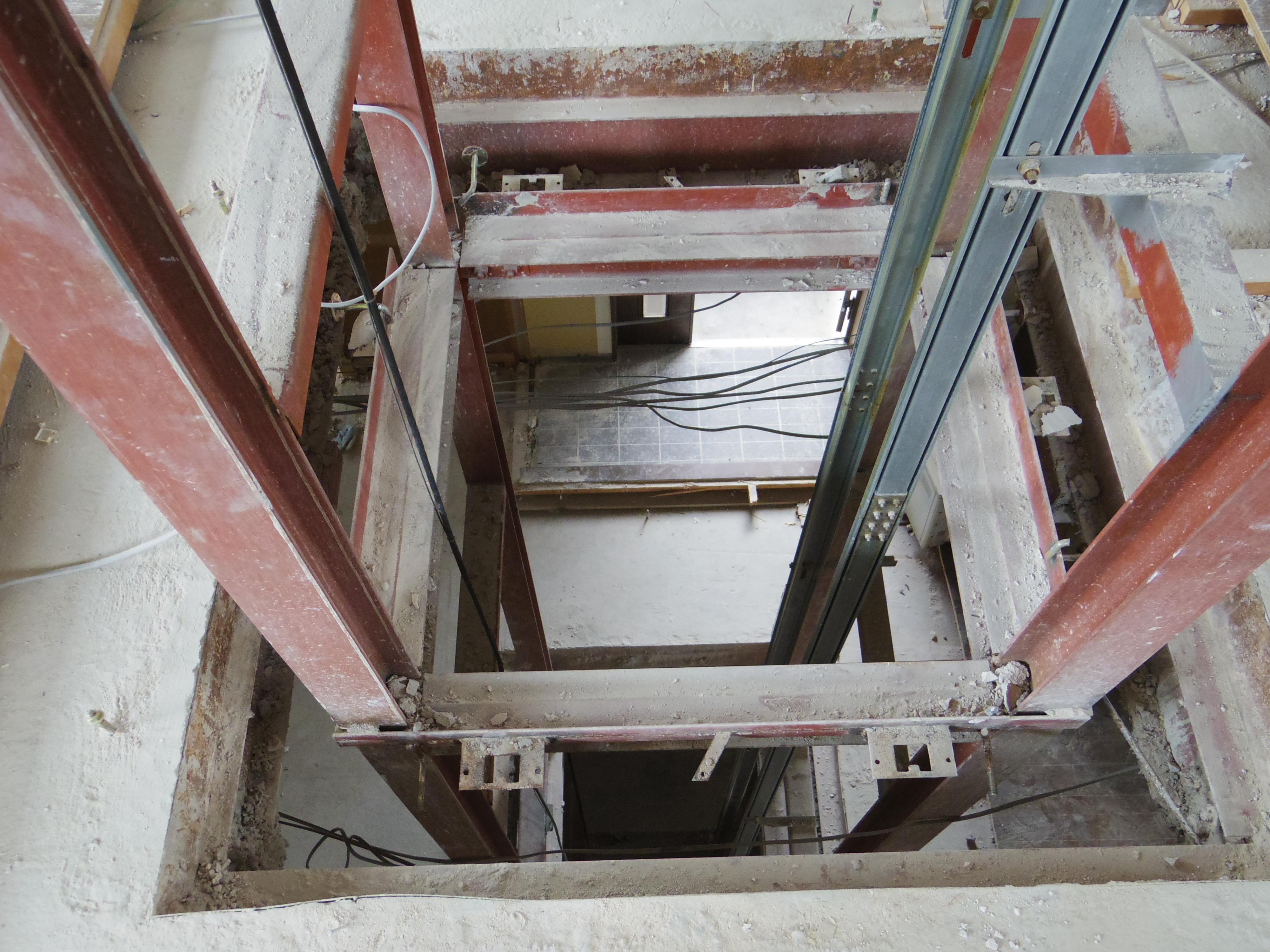

  • 荷物用エレベーター、リフトを撤去

    荷物用エレベーター、リフトの撤去は専門業者に依頼して、撤去後に階高などの寸法を測ります。

  • 乗用エレベーター設置のために

    乗用小型のエレベーター設置のためにまずは基礎部分 ピットの整備
    建物の真ん中だと囲炉裏みたいです。
    荷物用エレベーター、リフトは上からかごを吊っているだけなので、ピット深さがありませんでした。

  • 次に自立型鉄塔

    ホームエレベーターとしても、小型のエレベーターとしても設置可能なビーグルエレベーターの特長の一つ 自立型鉄塔

  • エレベーターの扉あたり

    エレベーターの扉のあたり 三方枠と言います。
    ビーグルエレベーターでは三方枠も自立型鉄塔とジョイントします。

  • 100V 0.75kw モーター設置

    ビーグルエレベーターはホームエレベーターとしても小型のエレベーターとしても数少ない普通の家庭用電源100vで動きます。ワット数も0.75kwと一般的なドライヤーよりも小電力。月の電気代も標準でワンコイン(500円)以下です。
    また、機械部分が一番上にあるので万一の増水にも安心です。

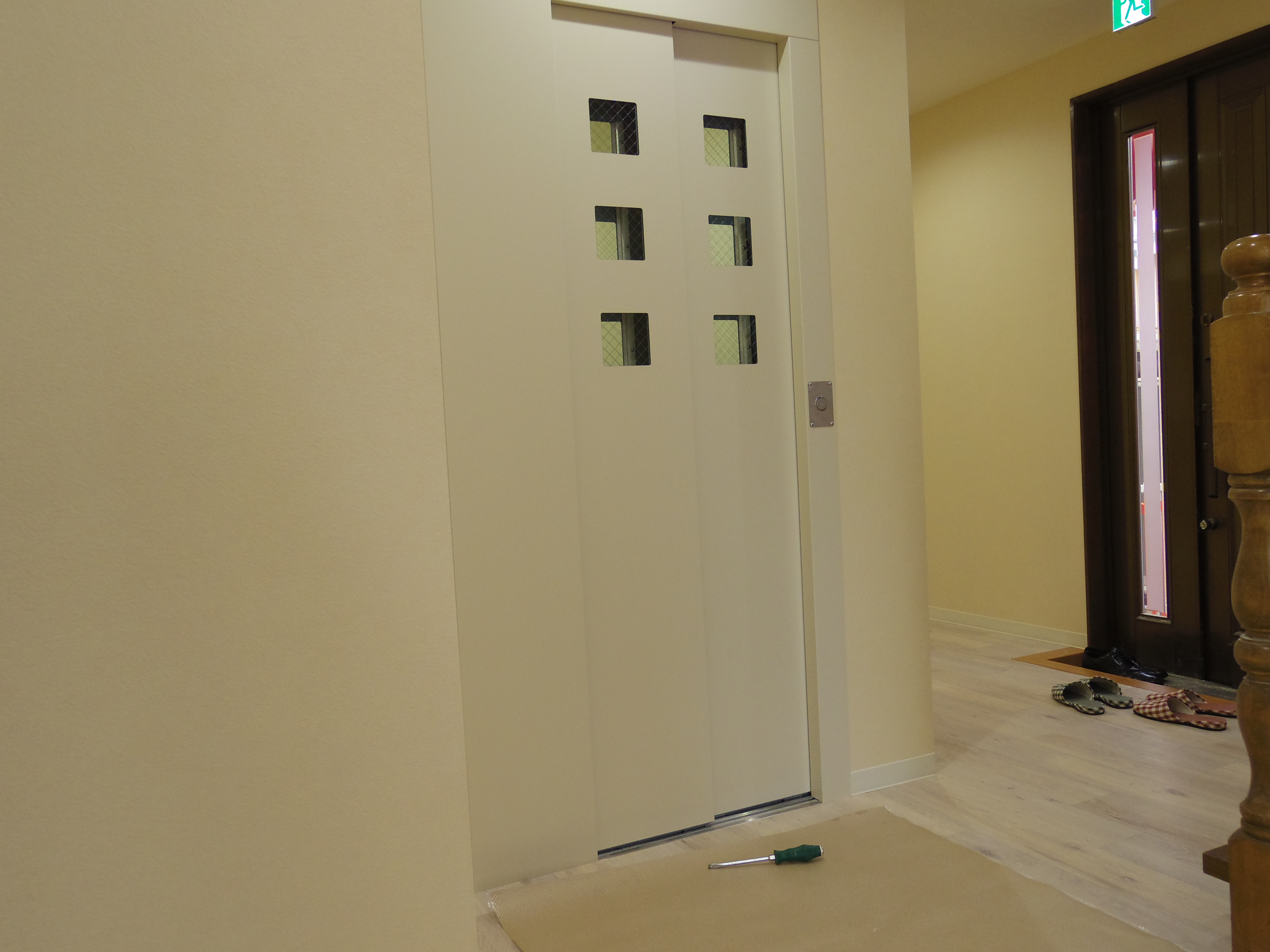

  • そして設置完了

    今回は個人住宅ではないのでホームエレベーターではなく小型のエレベーターとして設置しました。写真には出てきませんが、一番上に煙探知機もつけて消防検査もOK 建物の真ん中ですがレイアウトの妙でさほど違和感がないのでは

施工概要

所在地
神奈川県横浜市臨海部
建物タイプ
戸建て
建物状態
リフォーム
規模
3階建て
